Topologias de Redes

Por Marina Martinez

As redes de computadores possibilitam que indivíduos possam trabalhar em equipes, compartilhando informações, melhorando o desempenho da realização de tarefas, e estão presentes no dia-a-dia de todos nós.  São estruturas sofisticadas e complexas, que mantém os dados e as informações ao alcance de seus usuários. É a topologia de redes que descreve como as redes de computadores estão interligadas, tanto do ponto de vista físico, como o lógico. A topologia físicarepresenta como as redes estão conectadas (layout físico) e o meio de conexão dos dispositivos de redes (nós ou nodos). Já a topologia lógica refere-se à forma com que os nós se comunicam através dos meios de transmissão.

Topologias Físicas

A topologia física pode ser representada de várias maneiras e descreve por onde os cabos passam e onde as estações, os nós, roteadores e gateways estão localizados. As mais utilizadas e conhecidas são as topologias do tipo estrela, barramento e anel.

Ponto a Ponto

A topologia ponto a ponto é a mais simples. Une dois computadores, através de um meio de transmissão qualquer. Dela pode-se formar novas topologias, incluindo novos nós em sua estrutura.

Barramento

Esta topologia é bem comum e possui alto poder de expansão. Nela, todos os nós estão conectados a uma barra que é compartilhada entre todos os processadores, podendo o controle ser centralizado ou distribuído. O meio de transmissão usado nesta topologia é o cabo coaxial.

Anel ou Ring

A topologia em anel utiliza em geral ligações ponto-a-ponto que operam em um único sentido de transmissão. O sinal circula no anel até chegar ao destino. Esta topologia é pouco tolerável à falha e possui uma grande limitação quanto a sua expansão pelo aumento de "retardo de transmissão" (intervalo de tempo entre o início e chegada do sinal ao nó destino).

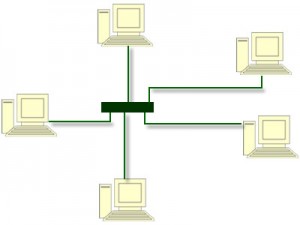

Estrela

A topologia em estrela utiliza um nó central (comutador ou switch) para chavear e gerenciar a comunicação entre as estações. É esta unidade central que vai determinar a velocidade de transmissão, como também converter sinais transmitidos por protocolos diferentes. Neste tipo de topologia é comum acontecer o overhead localizado, já que uma máquina é acionada por vez, simulando um ponto-a-ponto.

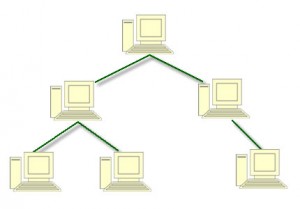

Árvore

A topologia em árvore é basicamente uma série de barras interconectadas. É equivalente a várias redes estrelas interligadas entre si através de seus nós centrais. Esta topologia é muito utilizada na ligação de Hub's e repetidores.

Estrutura Mista ou Híbrida

A topologia híbrida é bem complexa e muito utilizada em grandes redes. Nela podemos encontrar uma mistura de topologias, tais como as de anel, estrela, barra, entre outras, que possuem como características as ligações ponto a ponto e multiponto.

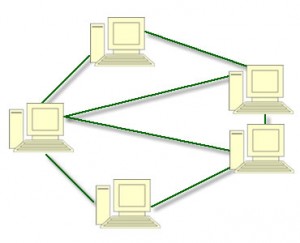

Grafo (Parcial)

A topologia em grafo é uma mistura de várias topologias, e cada nó da rede contém uma rota alternativa que geralmente é usada em situações de falha ou congestionamento.  Traçada por nós, essas rotas têm como função rotear endereços que não pertencem a sua rede.

Topologias Lógicas

A topologia lógica descreve o fluxo de dados através da rede. Os dois tipos de topologias lógicas mais comuns são o Broadcast e a passagem Token. Na primeira o nó envia seus dados a todos os nós espalhados pela rede (Ethernet). Já na passagem de Token, um sinal de Token controla o envio de dados pela rede (Token Ring).
Referências Bibliográficas:http://informatica.hsw.uol.com.br/lan-switch2.htm
http://pt.wikipedia.org/wiki/Topologia_de_rede
http://www.micropic.com.br/noronha/Informatica/REDES/Redes.pdf
